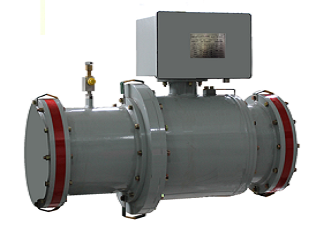

JLEG系列GIS配套电子式电流电压互感器
实现GIS结构智能变电站的电流电压高精度高精度传感、高可靠性采集、低延时光纤通讯
概述
GIS结构电子式电流电压互感器与断路器配套，在电力系统中测量电流和电压信号，为数字化计量、测控及继电保护装置使用。采用低功率线圈（测量电流）、罗氏空心线圈（保护电流）、电容分压环（电压）作为传感器，经过采集装置，转变成光纤信号，传送至合并单元，实现光纤式数字输出。采集装置安装在地电位低压侧，并采用交直流220/110V供电。
适用范围
适用于110kV~500kV中，与六氟化硫气体绝缘金属封闭开关设备(GIS、HGIS、PASS)配套使用。
立即咨询
您可以将咨询内容投递到我们的邮箱：zlsd@sf-auto.com，收到您的邮件后我们会尽快与您取得联系
特点
①光信号输出，抗干扰性强，不存在二次短路的危险
②模块化设计，能与不同厂家的GIS配套使用，维护简单方便
③绝缘采用SF₆气体或CO₂/N₂混合气体绝缘，绝缘结构简单可靠，体积小，重量轻
④220kV及其以上传感器及采集单元双套冗余配置，每个采集模块双A/D采样，可靠性高
⑤测量用电流采用LPCT传感、保护用电流采用罗氏传感、电压采用同轴分压传感，测量精度0.2s高精度；保护5TPE宽动态范围
