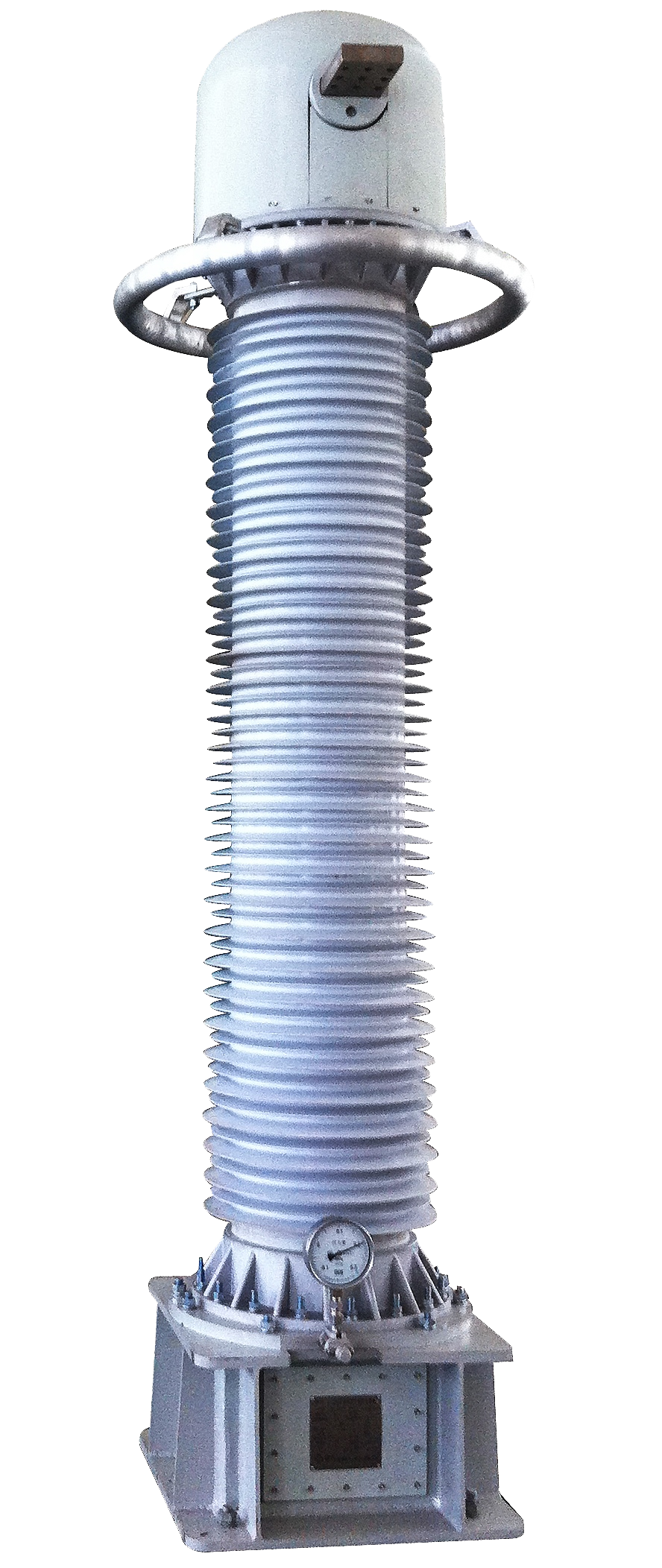

JLEZ系列AIS电子式电流电压互感器
实现敞开式智能变电站的电流电压高精度传感、高可靠性采集、低延时光纤通讯
· 输入关键词检索相关内容
实现敞开式智能变电站的电流电压高精度传感、高可靠性采集、低延时光纤通讯
AIS结构电子式电流电压互感器在敞开变电站独立使用。在电力系统中测量电流和电压信号，为数字化计量、测控及继电保护装置使用。采用低功率线圈（测量电流）、罗氏空心线圈（保护电流）、电容分压环（电压）作为传感器，经过采集装置，转变成光纤信号，传送至合并单元，实现光纤式数字输出。采集装置安装在地电位低压侧，并采用交直流220/110V供电。
①直流DC220/110V地电位供电，维护简单方便
②光信号输出，抗干扰性强，不存在二次短路的危险
③绝缘采用SF₆气体或CO₂/N₂混合气体绝缘，绝缘结构简单可靠，体积小，重量轻
④220kV及其以上传感器及采集单元双套冗余配置，每个采集模块双A/D采样，可靠性高
⑤测量用电流采用LPCT传感、保护用电流采用罗氏传感、电压采用同轴分压传感，测量电流0.2s级高精度；保护电流5TPE宽动态范围；电压0.2级高精度
